|
| ブランド名: | Huaxiajie |
| モデル番号: | WPC deck033 |
| MOQ: | 500 の m の ² |
| 価格: | Negotiate |
| 支払条件: | 前もって 30% TT、荷を積む前の 70% のバランス |
| 供給能力: | 900T/month |

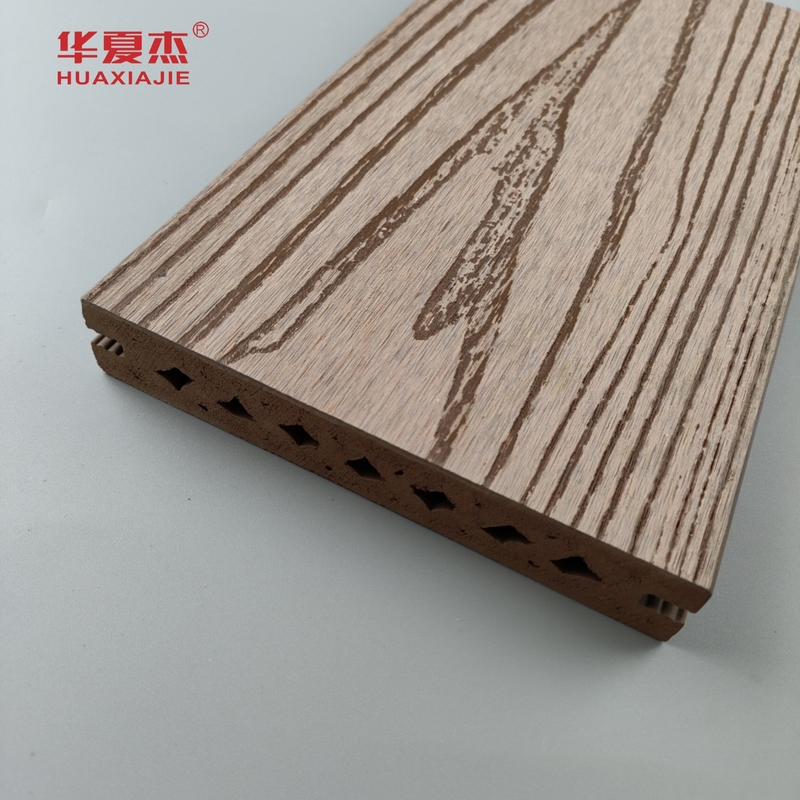

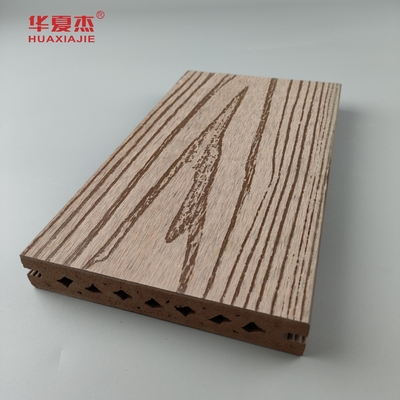

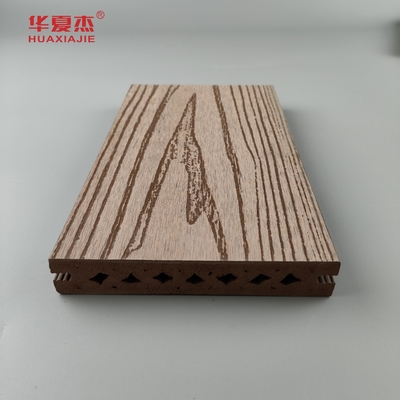

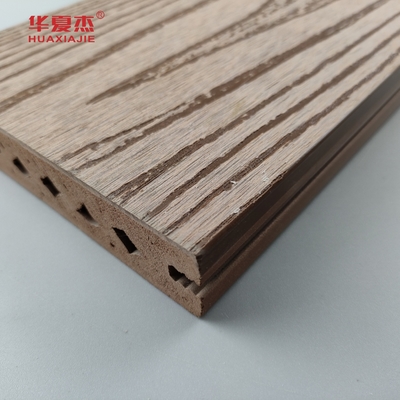

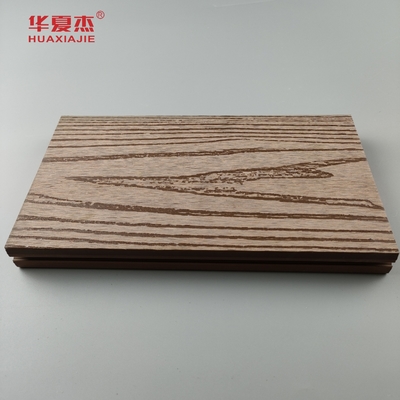

防虫 屋外 WPC 複合 デッキ材 フローリング用 環境に優しい
クイック 詳細：
機能 防水、防食、防カビ
用途 屋外
技術 木材プラスチック複合フローリング
複合 木材 プラスチック 複合材
リサイクル グリーン 材料
色 オーク/チェリー/ウォールナット
製品材料 木材 プラスチック
パターン： 溝/スロット
WPC デッキ材、木材 プラスチック デッキ材、複合 デッキ材、WPC フローリング
1. PVC & 木材 繊維
2. 簡単に設置でき、低コストのメンテナンス
3. 防虫、防食、防カビ、防水
4. 環境に優しい
説明：
WPC デッキ材/フローリング、デッキ材/フローリング、木材 プラスチック デッキ材/フローリング、複合 デッキ材/フローリング、屋外 フローリングの特徴：
11. エレガントで詳細な形状デザイン
このオプションでは、すべての標準的なエンボス加工が利用可能です。
価格と品質の最適な組み合わせを提供します。 さまざまな表面処理オプションが追加機能として利用可能です。
ユニークなエンボス加工パターンは、ボードの美しさを高め、その信頼性を高めます。美しさ/強さ/信頼性
用途：
オフィス、ホテル、公共の建物、スーパーマーケット、建築ファサード、商業施設
木材 プラスチック 複合材 屋外 デッキ材は、庭のデッキ材、庭のフローリング、公園のフローリングに適しており、すべてのフローリングは自然な木目調です
木材とプラスチックの利点を組み合わせながら、繰り返し行う無駄なメンテナンスの必要性を減らし、修理に費やす必要のある注意と金額を減らします。
WPC 複合 デッキ材は、木材と同様に設計と外観の仕様に柔軟に対応できます。 一方、木材だけではないため、ささくれ、反り、腐敗がなく、腐敗や木材を食べる生物の影響を受けません。 これは、建材市場の最新のトレンドを表しています。
仕様：
|
名前 |
WPC デッキ材 |
|
サイズ |
140*25mm、140*28mm、89*25mm。 ソリッドと中空 |
|
長さ |
あなたの選択として |
|
色 |
チーク、ブナ、黒クルミ、コーヒー、カスタマイズされた色 |
|
材料成分 |
60% PVC+30% 木材 粉末+10% 特殊添加剤 |
|
表面 |
滑らか、ブラシ、傷、オプションの木目 |
|
保証 |
15年 |
|
証明書 |
ISO9001、ISO14001、CE、SGS |
|
寿命 |
25年 |
|
パッケージ |
PVC ソフト フィルム付きパレット |
|
使用範囲 |
庭、芝生、バルコニー、廊下、ガレージ、プール&SPA 周辺、遊歩道、遊び場 |
競争上の優位性：
当社は、10 年以上 PVC 押出製品の専門家です。 ドイツとイタリアからの高度な生産ラインにより、年間総生産能力は 500 万平方メートルを超える PVC 壁と天井パネル、6,000MT を超えるプラスチック木材製品、2,000MT を超えるその他の PVC 製品です。 当社は強力な技術力を持っています。 20 人以上のエンジニアと技術者がおり、新製品の開発を専門としています。 当社が開発したすべての種類のタイプとデザインの色は、中国の装飾分野でファッションをリードしています。 140 以上のチェーンショップがあり、中国でいくつかの特許を所有しています。 当社の製品は、ヨーロッパ、中東、北米でよく売れています。
テスト レポート：
表 2.テスト結果
|
文字 |
結果 |
ASTM D 256 |
|
ASTM G155 |
耐候性 |
2000時間 の耐候性試験後 グレースケール：3 表面に多少の色変化がありました。 表 2 |
テスト方法
|
文字 |
結果 |
ASTM D 256 |
||
|
耐衝撃性 |
59.1 J/m |
破損タイプ 完全破損 ASTM D 790 |
||
|
曲げ強度 |
(厚さ：3mm、スパン：48mm) MOR::79.8Mpa |
MOE:3107Mpa ASTM D1037 |
||
|
吸水率と厚さの膨潤（24時間浸漬） |
吸水率：0.16% |
膨潤厚さ：0.10% ASTM D2395 |
||
|
比重 |
1.17g/cm3 |
ASTM D4060 |
||
|
耐摩耗性 （CS-17、2000サイクル） |
重量損失：0.12g |
ASTM D696 |
||
|
線形熱膨張の係数（-30℃~30℃） |
5.13*10-5 1/℃ |
ASTM D2394 |
||
|
耐スリップ性試験 |
静的 耐スリップ性 |
|
動的 耐スリップ性 |
乾燥 表面 |
|
0.63 |
0.45 |
濡れた 表面 |
||
|
0.69 |
0.68 |
ASTM D638 |
||
|
引張強度 |
37.2MPa |
ASTM D7032および ASTM D6109 |
||
|
曲げ強度：初期 |
(厚さ：27mm、スパン 432mm) MOR:33.2Mpa |
MOE:2073Mpa 曲げ強度 温度と湿度の影響（-29℃ 7日間） |
||
|
MOR:35.0Mpa、5.4%増加 |
MOE:2209Mpa、 6.6%増加 曲げ強度 温度と湿度の影響（52℃ 7日間） |
|||
|
MOR:35.2Mpa、6.0%増加 |
MOE:2162Mpa、 4.3%増加 曲げ強度 温度と湿度の影響（7日間水に浸漬） |
|||
|
MOR:33.4Mpa、0.6%増加 |
MOE:2103Mpa、 1.4%増加 ASTM D7031 |
|||
|
および ASTM D6109 曲げ強度 （厚さ：27mm、スパン：432mm）（凍結融解抵抗後） |
MOR:33.4Mpa、6.0%増加 |
MOE:2167Mpa、 4.5%増加 ASTM D1761 |
||
|
ファスナー 引き抜き試験 |
2387.8N |
|
||
