|
商品の詳細:
|
| 製品名: | WPC の外面の deckings | 材料: | 木製のプラスチック合成物 |
|---|---|---|---|
| 表面に: | ブラシをかけられる、浮彫りにされる | 色: | ヒマラヤスギ、シタン、ブナ、黒いクルミ、コーヒー |
| サイズ: | 140*25mm | 長さ: | カスタマイズされた |
| ハイライト: | Composite Deck Tiles,Composite Wood Decking |
||

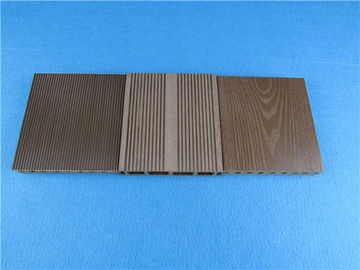

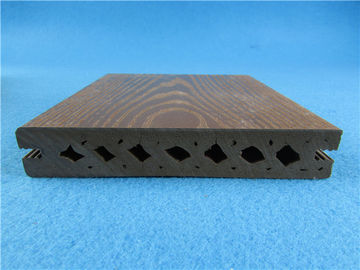

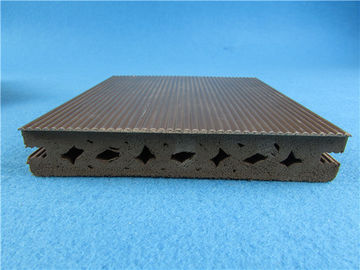

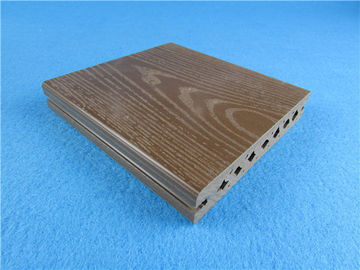

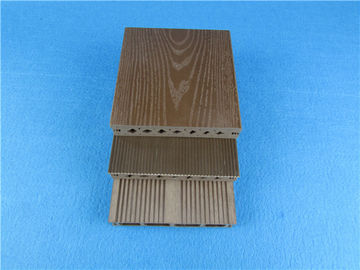

140*25mmの木製のプラスチック合成のdeckingの床
すべてに標準的な浮彫りになることはこの選択と利用できます。
それは価格および質の最もよい組合せを提供します。異なった表面処理の選択は利用できます
追加された機能として。
独特な浮彫りになるパターンは板の美を高めましたり、また信用に加えます。
装飾的/強い/信頼できる
適用:
オフィス、ホテル、公共施設、スーパーマーケット、建築看板、商業前提
木製のプラスチック合成の屋外のdeckingはあなたの庭のdecking、庭のフロアーリングおよび公園のために適しています
床を張って、すべてのフロアーリングは自然な木製の穀物にあります
それは木およびプラスチックの利点を結合しますが、反復的および無駄のための必要性を減らします
維持は、維持のコストを削減し。
WPCの合成のdeckingは設計および出現の指定のために適用範囲が広いです。多くはである何、そして腐食、そして有機体を食べる腐敗および木に不浸透それ破裂しないし、包まないし。それは建築材料の市場の最も最近の傾向を導きます。
指定:
| 名前 | スリップ防止純木のプラスチックWPC合成のDeckingの床板 |
| サイズ | 140*25mm、140*28mm、89*25mm/固体 |
| 長さ | カスタマイズされた長さ |
| 色 | チーク、ブナ、黒いクルミ、コーヒー、カスタマイズされた色 |
| 物質的な部品 | 60% PVC+30%木Powder+10%スペシャルの添加物 |
| 表面 | 、滑らか、傷付けられるブラシをかけられる、任意穀物 |
| 保証 | 15years |
| 証明書 | ISO9001、ISO14001のセリウム、SGS |
| 寿命 | 25years |
| パッケージ | ポリ塩化ビニールの柔らかいflimが付いているパレット |
| 使用の範囲 |
庭、芝生、バルコニー、通路、ガレージ、Pool&SPAの環境、遊歩道、 運動場 |
比較優位:
私達はほぼ20年間ポリ塩化ビニールの突き出るプロダクトをすることで専門です。高度の生産を使って
ドイツおよびイタリアからのライン、私達にポリ塩化ビニール5，000,000平方メートルの上のの総年次容量があります
6,000MTプラスチック木プロダクトと2,000MT上の壁そして天井板、他のポリ塩化ビニール プロダクト。
私達の会社は強い技術の機能があります。私達に20人以上のエンジニアおよび技術者があります
だれが新製品のか開発を専門にしているか。私達が持っている設計色およびいろいろな種類のタイプ
成長する中国の装飾分野の方法を導いています。私達に140軒以上のチェーン店があります
そして中国の複数のパテントを所有するため。私達のプロダクトはヨーロッパ、中東および北アメリカでよく販売します。
テストReprot:
テーブル2.Testの結果
| 方法をテストして下さい | 特性 | 結果 |
| ASTM G155 | 風化の抵抗 |
2000hours風化テストの後 無彩色スケール:3 に色のチェンジャーがありました 表面。 |
表2
| 方法をテストして下さい | 特性 | 結果 | ||
| ASTM D 256 | 耐衝撃性 |
59.1 J/m 壊れ目のタイプ完全な壊れ目 |
||
| ASTM D 790 |
Flexural強さ （厚さ:3mmのスパン:48mm） |
MOR::79.8Mpa MOE:3107Mpa |
||
| ASTM D1037 |
吸水 厚さの膨張 （24hours液浸） |
吸水:0.16% 膨張の厚さ:0.10% |
||
| ASTM D2395 | 比重 | 1.17g/cm3 | ||
| ASTM D4060 |
摩耗抵抗 （CS17,2000cycles） |
減量:0.12g | ||
| ASTM D696 |
線形の係数 熱拡張 （- 30℃~30℃） |
5.13*10-5 1/℃ | ||
| ASTM D2394 | スリップの耐性検査 | 静的なスリップの抵抗 |
動的スリップ 抵抗 |
|
| 乾燥した表面 | 0.63 | 0.45 | ||
| ぬれた表面 | 0.69 | 0.68 | ||
| ASTM D638 | 引張強さ | 37.2MPa | ||
|
ASTM D7032and ASTM D6109 |
Flexural強さ:頭文字 （厚さ:27mmのスパン432mm） |
MOR:33.2Mpa MOE:2073Mpa |
||
|
Flexural強さの温度 そして湿気の効果（- 7daysのための29℃） |
MOR:35.0Mpaの増加5.4% MOE:2209Mpaの増加6.6% |
|||
|
Flexural強さの温度 湿気の効果（7daysのための52℃） |
MOR:35.2Mpaの増加6.0% MOE:2162Mpaの増加4.3% |
|||
|
Flexural強さの温度 そして湿気の効果（浸る 7daysのための水） |
MOR:33.4Mpaの増加0.6% MOE:2103Mpaの増加1.4% |
|||
|
ASTM D7031 そしてASTM D6109 |
Flexural強さ （厚さ:27mmのスパン:432mm） （氷結雪解けの抵抗の後で） |
MOR:33.4Mpaの増加6.0% MOE:2167Mpaの増加4.5% |
||
| ASTM D1761 | 締める物の回収テスト | 2387.8N | ||
コンタクトパーソン: admin
